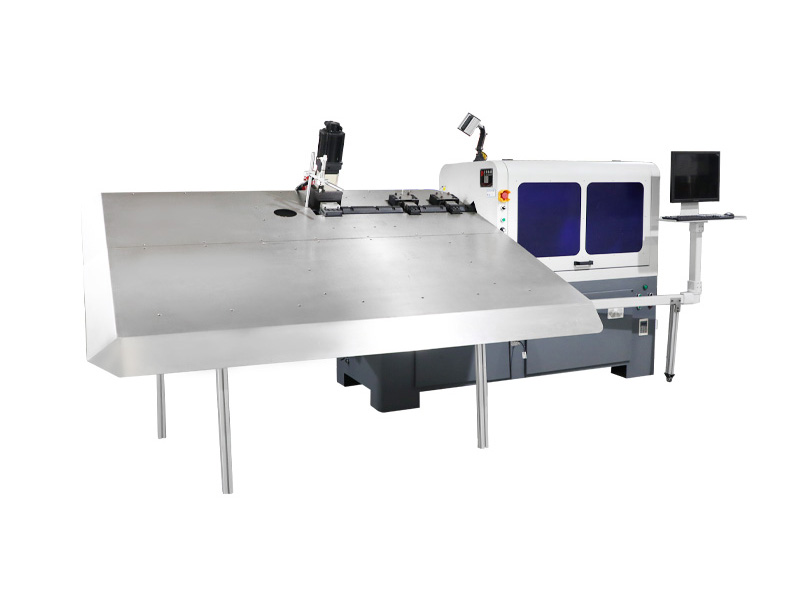

2D平面折彎機BL-2D-3800

線徑種類：鋼帶、鐵線、鐵絲、不銹鋼絲、鋼線、

金屬線材

線經范圍：硬料:Φ3.0～φ6.0

軟料:Φ3.0～φ8.0

產品特點：送線箱采用3-4組同步送線，保證送線精度及穩定性；可自由配套自動焊機、焊鋼珠、倒角、切槽、壓扁、沖孔、打凸臺、車螺紋、車槽、扁鋼帶沖孔加折彎等功能。

型號		BL-3D-3800
控制軸數		3軸
生產線徑		硬料：3.0～6.0 軟料：3.0～8.0
加工行程		600mm
總功率		6.5kw
送線伺服電機功率		2.7KW
折角伺服電機功率		1.5kw
切刀/升降電機功率		2.3KW
最大送線速度		90米/分鐘
送線精度		300mm±0.1mm
機器重量		1000KG
折角精度		90°±0.2°
工作電壓		三相380V（±20V）
機器尺寸(長寬高)		4420X2100X1600mm
自動送線架
	最大承重	500kg
	圓盤直徑	Φ1300mm
	電機功率	1.5kw
	重量	450kg
	尺寸（長寬高）	200015501250mm

1、采用電腦控制系統和進口伺服電機。

2、電腦為中文、英文（可選）鍵面，操作簡單，定位準確，所有電機可同步或單步運行。

3、設備精度采用全伺服電機控制，保證加工產品穩定性。

4、根據顯示屏上的工作情況，可以對產品的角度、長度、參數等進行修正。

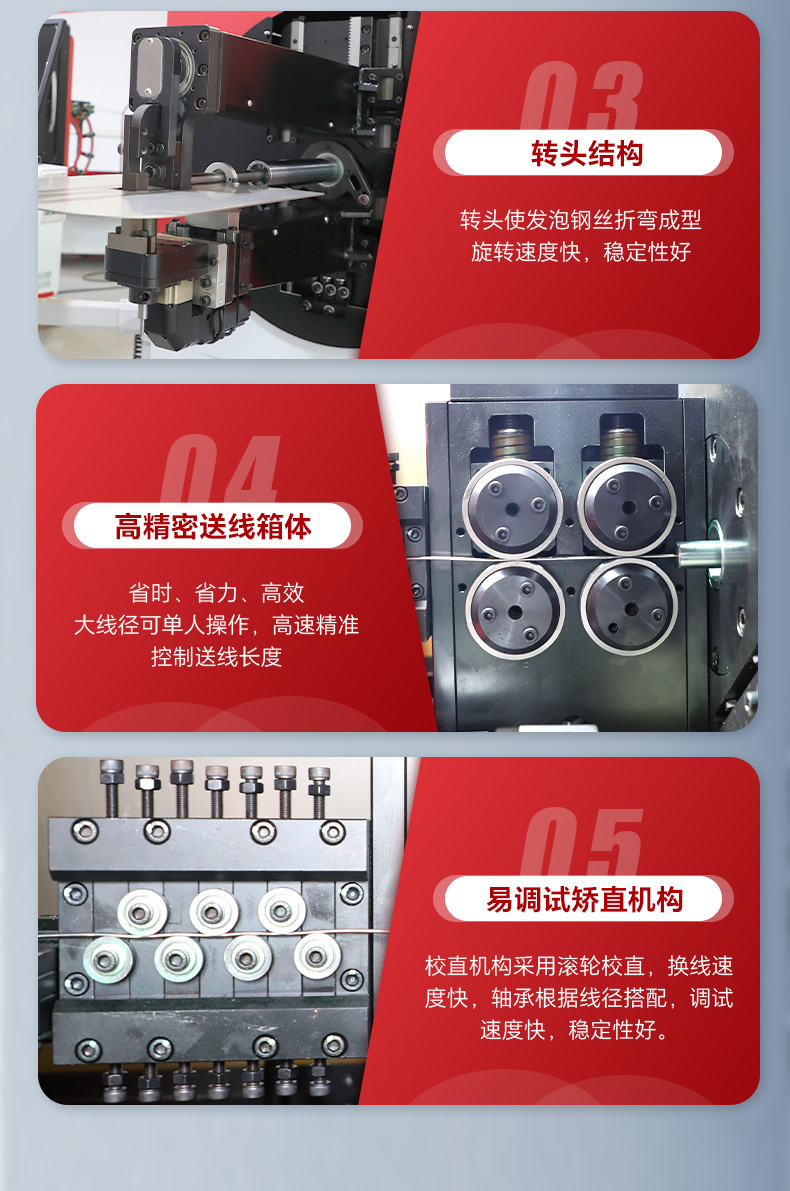

5、送線箱采用3-4組同步送線，保證送線精度及穩定性。

6、當無線、斷線、繞線時有自動停機報警功能，增加設備的安全性能。

7、可自由配套自動焊機、焊鋼珠、倒角、切槽、壓扁、沖孔、打凸臺、車螺紋、車槽、扁鋼帶沖孔加折彎等功能。

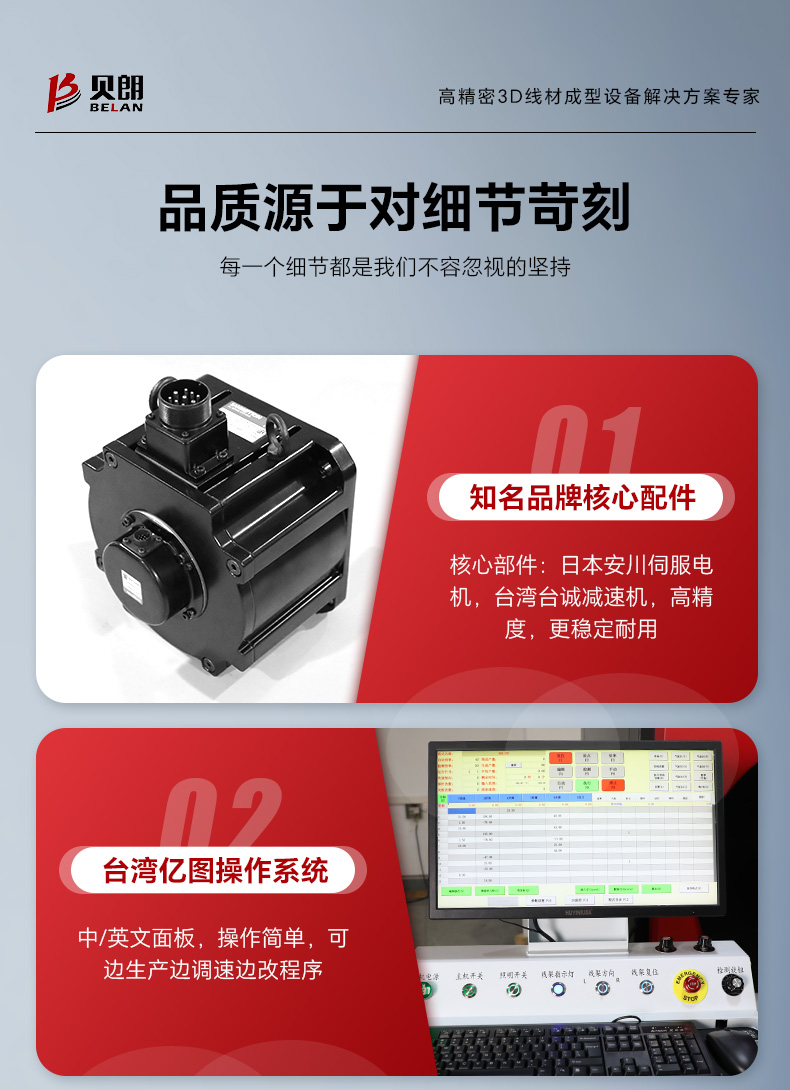

主要部件	品牌	產地
送線伺服電機	SANYO/三菱	日本
折角伺服電機	SANYO/三菱	日本
切刀/升降伺服電機	一川	浙江
折角減速機	臺城/三凱	臺灣/浙江
切刀/升降減速機	臺城/三凱	臺灣/浙江
軸承	NSK/IKO	日本
軸承	FAG	德國
電腦系統	億圖/拓普康	臺灣/廣東
變頻器	匯川	深圳
斷路器	正泰	浙江
交流接觸器	正泰	浙江
